StationScout

Testování automatizačních systémů rozvoden dle normy IEC 61850

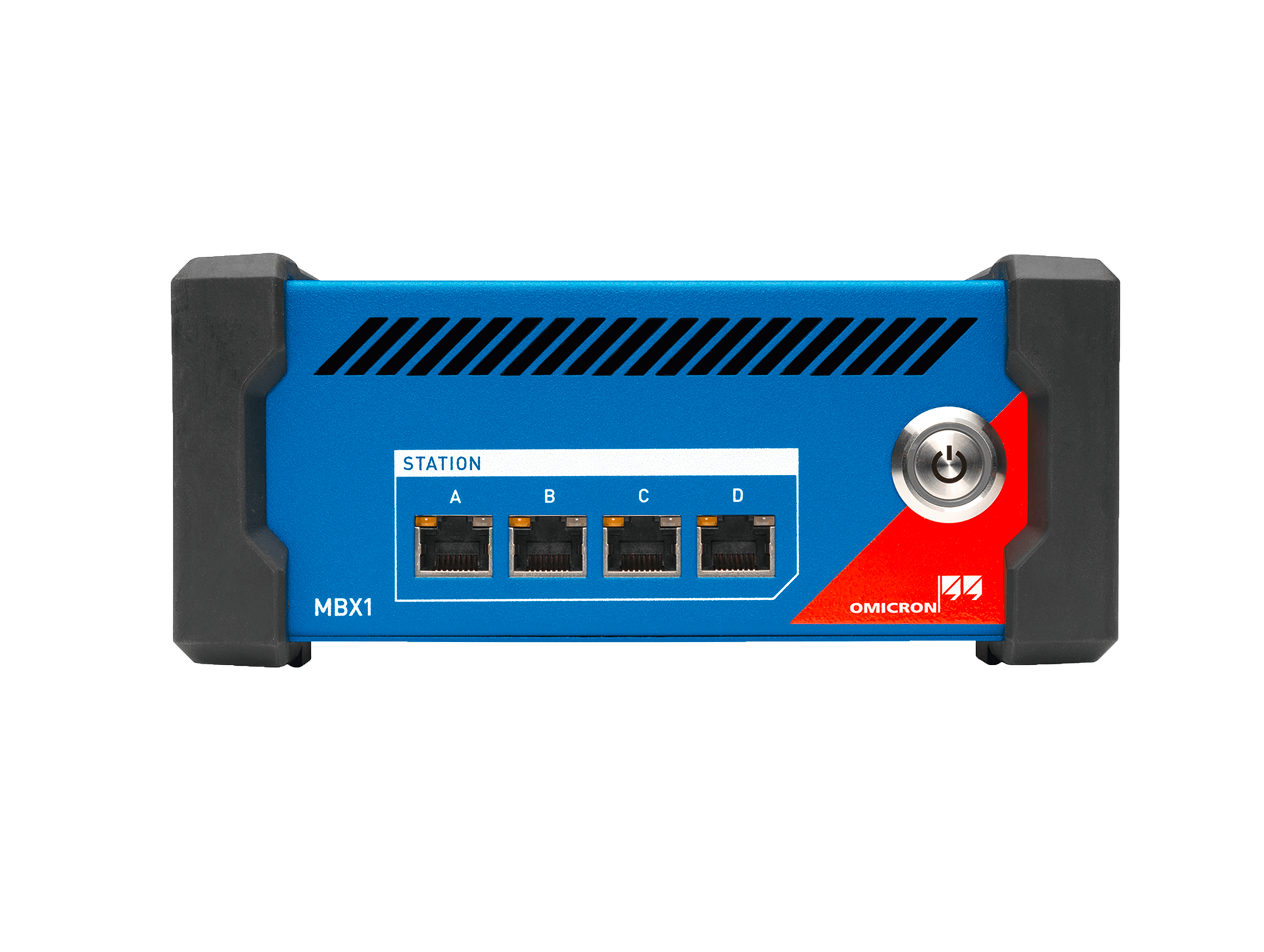

StationScout poskytuje jednoduchý a jasný přehled komunikací během automatizace a řízení v rozvodně. Všechny přenášené signály a reakce IED v rozvodně jsou přehledně vizualizovány. Samočinně provedené testy a automaticky použité hodnoty zvyšují účinnost provedených zkoušek. Dedikovaný robustní a výkonný systém umožňuje uživatelům simulovat velké množství IED a zajišťuje kyberneticky bezpečné připojení ke komunikační síti rozvodny. StationScout je ideální nástroj po celou dobu životnosti systému využívající standardu IEC 61850.

Ověření komunikačních spojení
Po načtení SCD souboru do StationScout a získání přístupu k síti rozvodny může StationScout automaticky ověřit GOOSE zprávy, vzorkované hodnoty a komunikační spojení. Uživatel může například zkontrolovat, které zprávy jsou aktuálně aktivovány a zda jsou vlastníci zpráv také klienti uvedení v SCD souboru.

Kontrola blokovací logiky
Blokovací logiky lze automaticky zkontrolovat pomocí simulace vstupů logických funkcí buď pomocí simulace IED, nebo pomocí hardwarového simulátoru a vyhodnocením výsledků logických výpočtů pomocí StationScout.

Testování RTU / Gateway a místního ovládání rozvodny
Koncentrátory dat (RTU - Remote Terminal Unit), gatewaye a HMI (Human Machine Interface - zařízení pro místní ovládání rozvodny) komunikují s téměř všemi IED v rozvodně. Zařízení mezi sebou komunikují hlavně prostřednictvím tzv. paketů, ale také pomocí GOOSE zpráv a často zahrnují celý objem datových signálů generovaných v rozváděči. Zpravidla musí být v rozvodně zkontrolováno několik tisíc signálů. Během uvádění do provozu se minimálně testují kritické signály v rozvodně formou bod-bod testů. Všechny ostatní signály lze simulovat pomocí StationScout. Pro urychlení testu nabízí StationScout možnost vytvoření plánu zkoušek, který umožňuje simulaci všech IED a signálů v rozvodně. Tím se ověří, zda jsou RTU a gatewaye správně nakonfigurovány.

Automatizované plány zkoušek umožňují rychlé opakované testy, které jsou nutné pro instalaci dnes zcela běžných bezpečnostních patchů a aktualizací firmwaru.
