FRANEO 800

Diagnostika jádra a vinutí výkonových transformátorů

Diagnostika jádra a vinutí výkonových transformátorů

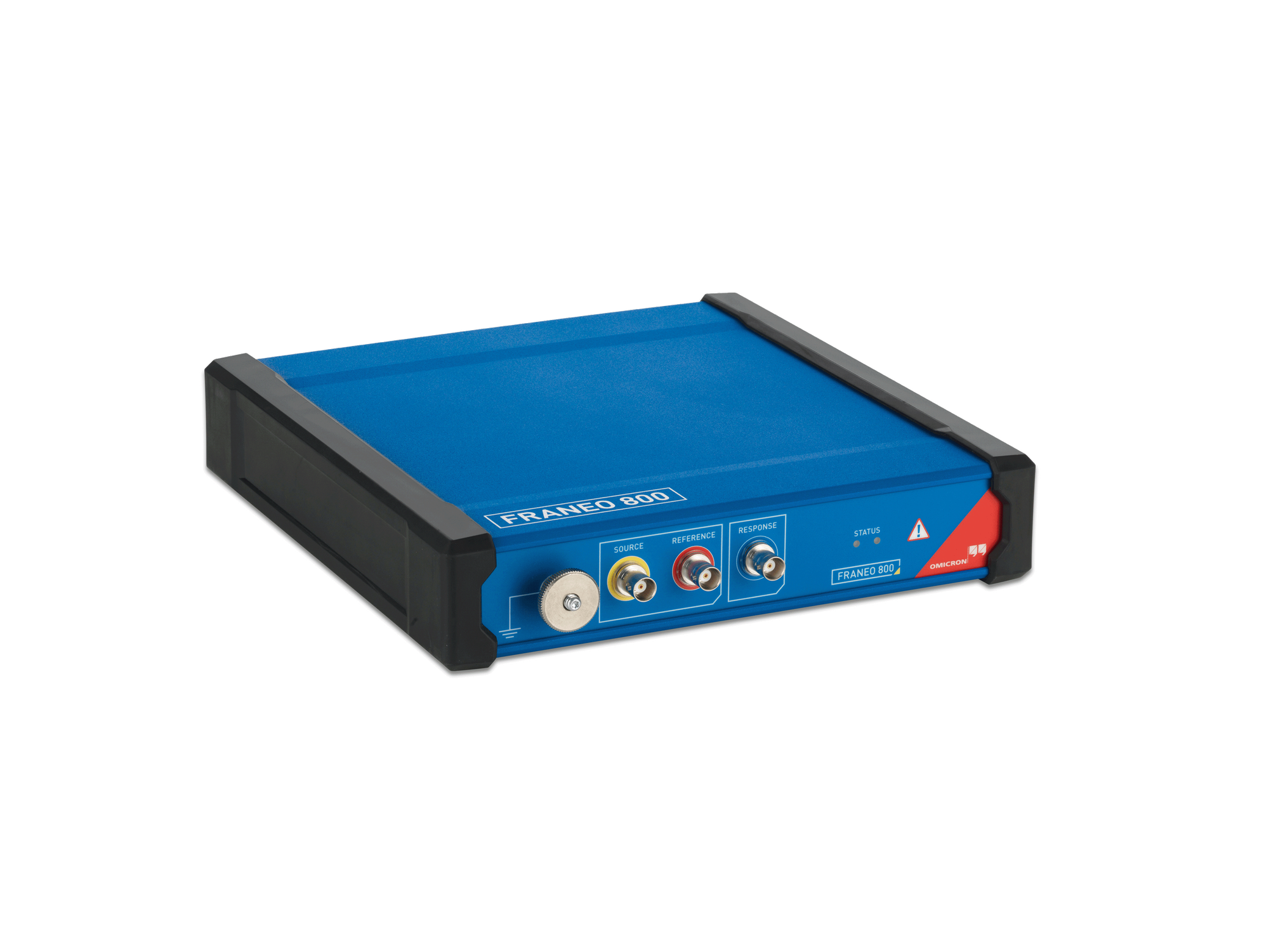

FRANEO 800 testuje mechanickou a elektrickou integritu výkonových transformátorů. Pro stanovení stavu vinutí využívá metodu SFRA - sweep frequency response analysis. Metoda SFRA využívá toho, že kmitočtová charakteristika jednotlivých zařízení je nezaměnitelná jako otisk prstu. Náhradní schéma vinutí transformátoru může být považováno za komplexní síť odporů, indukčností a kapacit. Deformace vinutí v této síti způsobují změnu jedné nebo více kapacit. Aby bylo možné tyto velmi malé změny zjistit, je "nový" otisk prstu porovnáván se starým otiskem sejmutým v neporušeném stavu. Odchylky poukazují na jednu z následujících příčin:

• Deformace cívky (axiální nebo radiální)
• Vada jádra
• Částečná destrukce vinutí
• Stlačení vinutí
• Ulomené nebo volné svorky
• Zkraty ve vinutí a přerušené vinutí
• A další

Zařízení pracuje ve spodním frekvenčním rozsahu, to umožňuje měření vad jader a zabraňuje interferencím rušivými signály, které by mohly ovlivňovat měření. Přístroj FRANEO 800 může zvýšit spolehlivost transformátorů, snížit náklady na údržbu a předcházet nákladným poruchám.
